Фитинги и фасонные изделия

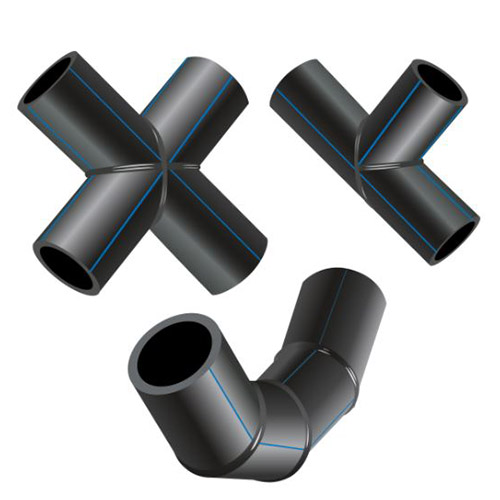

Фитинги

Все фитинги изготавливаются из труб профильных типов VW или SQ. В общем случае фитинги проектируются в соответствии с требованиями жесткости и с учетом условий сварки. В элементах арматуры может быть использован нужный типоразмер трубы для соединения с существующим трубопроводом с применением любого способа соединения.

Габариты всех трубных окончаний соответствуют требованиям стандарта EN 14376, таким как минимальные длина и жесткость. Стандартная длина сгона и раструба составляет 140 мм. Все элементы фитингов изготовлены из труб (главным образом — гладкостенных) эквивалентной жесткости.

Габариты всех наконечников труб соответствуют требованиям стандарта EN 14376, таким как минимальные длина и жесткость. Стандартная длина паза составляет 140 мм, стандартная длина раструба — 140 мм.Все элементы арматуры изготовлены из труб (главным образом — гладкостенных) эквивалентной жесткости.

Тройники

Могут изготавливаться и поставляться отводы любого типа и формы. Угол может быть подобран индивидуально и составлять от 15° до 90°, также могут быть подобраны концы и длины соответствующих сегментов.

Отводы

Отводы могут изготавливаться и сегментироваться под разными углами, отдельно может быть выбран соответствующий радиус изгиба относительно диаметра трубы.

В таблице указаны стандартные углы отводов согласно DIN 16961 — другие диаметры доступны по запросу. Фактически имеется возможность изготовления отводов под любым углом.

Переходы

Возможно изготовление центральных или эксцентричных переходов, отвечающих существующим требованиям. Для стандартных переходов максимальное уменьшение размера составляет 200 мм, другие величины по запросу.

Колодцы

Производим колодцы в соответствии с техническими данными, предъявленными проектировщиком. Колодцы изготовлены из полиэтилена и соответствуют всем международным нормам и стандартам. Используемые материалы экологически чистые и долговечные.

Наша продукция включает в себя широкий выбор колодцев для трасс водоснабжения и канализации. В соответствии с требованиями клиента можно установить люк, изготовленный из чугуна или пластика. Люки могут быть соединены с с колодцем одним из двух способов: жестко зафиксированы или установлены с помощью телескопической трубы, которая позволяет им двигаться. В ассортименте есть круглые и квадратные, сплошные и решетчатые люки.

Диаметр колодца зависит от цели его применения. Самым главным фактором при определении диаметра колодца является диаметр примыкающих к нему концов и их положение по отношению друг к другу. Также должны приниматься во внимание размеры оборудования, используемого для очистки сточных вод.

Диметры наиболее распространенных колодцев (корпус / телескоп):

• OD200 / OD160 мм
• OD400 / OD315 мм
• OD560 / OD500 мм
• ID800 / OD500 мм
• ID1000 / OD630 мм

Основные функции колодцев:

Колодцы для дождевых и дренажных вод. Предназначены для переалресации дождевой воды. В большинстве случаев имеют гладкое дно, наиболее распространенные размеры — от 200 мм до 1000 мм. Также производятся колодцы с решетчатым люком, которые используются для отвода воды от автостоянки и направления ее в трубопровод.

Канализационные колодцы. Используются для осмотра и технического обслуживания канализационных трубопроводов. Колодцы имеют отточный канал, чтобы обеспечить стабильный поток жидкостей. Рекомендуемый размер канала ¹/₃ – ¹/₂ от диаметра основной трассы. Это означает, что на дне колодца длинной в диаметр колодца есть решетка для лучшего отвода жидкостей.

Колодцы с задвижкой. Для открытия и закрытия участков водопроводных и канализационных трубопроводов. Задвижки облегчают проведение круглогодичного обслуживания.

Колодцы для откачки воздуха. Они используются для откачки воздуха из системы трубопровода, где существуют значительные различия высоты.

Колодцы для учета количества воды. Они используются для измерения количества жидкостей, которые проходят через водопроводную или канализационную трассу.

Инспекционные колодцы. Используются для проверки качества жидкостей, которые текут в сточных трубопроводах.

Колодцы для снижения скорости потока. Эти колодцы используются для снижения скорости потока дождевой воды и сточных вод в трубопроводе.
