Горизонтально-фрезерный обрабатывающий центр HUP160
Главная - Каталог - Металлообработка - Фрезерное оборудование - Горизонтальные фрезерные обрабатывающие центры -
Модель

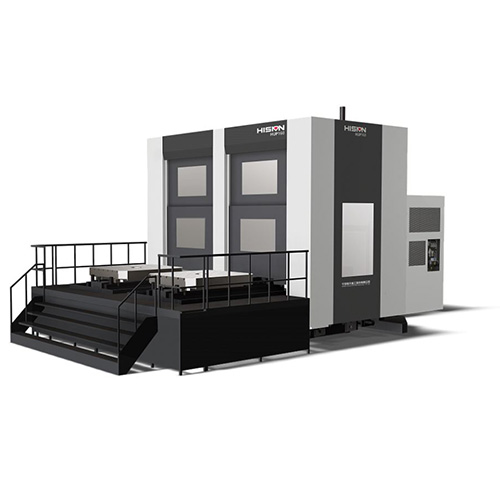

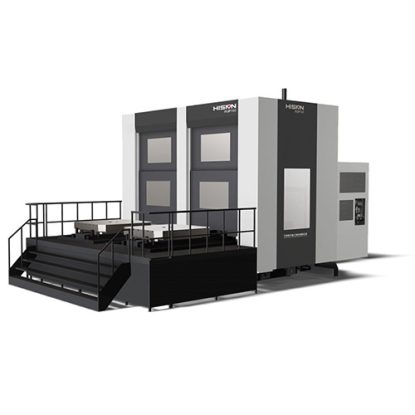

Горизонтально-фрезерный обрабатывающий центр HUP160
В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.
- Описание
- Характеристики
- Доп.информация
Стандартная комплектация
- Контроллер: FANUC 0i
- Редуктор
- 1° индекс паллеты
- 40T ATC (HUP160 Опция)
- АРС (автосмена паллеты)
- Пневматическая гидравлическая и смазочная система
- Масляное охлаждение шпинделя
- Система подачи СОЖ
- Внутренний шнековый конвейер
- 3-х цветная сигнальная лампа, освещение
- Закрытая зона обработки
- Стандартный набор поставки
- Набор инструментов для обслуживания
- Внешний конвейер стружки
| Возможности обработки | |
| Ход по оси X | 2500 мм |
| Ход по оси Y | 1850 мм |
| Ход по оси Z | 1500 мм |
| Ход по оси W | 700 мм |
| Расстояние от оси шпинделя до стола | 0-1850 мм |
| Расстояние от фланца шпинделя до центра стола | 580-2080 мм |
| Стол | |
| Размер стола | 1600×1800 мм |
| Нагрузка на стол | 8000 кг |
| Индексирование паллеты | 0.001 |
| Тип смены паллеты | Parallel type |
| Количество паллет | 2 |
| Подачи | |
| Скорость резания по осям (X/Y/Z) | 5/5/5 м/мин |
| Скорость подач быстрых перемещений по (X/Y/Z) | 10/10/10 м/мин |
| Шпиндель | |
| Частота вращения | 2500 об/мин |
| Мощность привода | 30/37 кВт |
| Максимальный крутящий момент | 2277 Н. м. |
| Конус | ВТ50 |
| Диаметр расточной штанги | Φ130 (опция) |
| Инструментальный магазин | |
| Штревель | P50T-2-MAS403 |
| Кол-во инструментов в магазине | 40 Т |
| Максимальный диаметр инструмента (смежное гнездо) | Ф120 мм (Ф240) |
| Максимальная длина инструмента | 500 мм |
| Максимальный вес инструмента | 30 кг |
| Прочее | |
| Потребляемая мощность | 65 кВа |
| Вес станка | 55 т |
| Габариты станка | 1320×730×600 см |
Опциональная комплектация
- Контроллер:FANUC 31i
- Контроллер:SIEMENS 840Dsl
- Поворотный стол ЧПУ
- W ось
- 60/90/120T ATC
- Линейные энкодеры
- Подача СОЖ через шпиндель
- Устройство зондирования заготовки
- Устройство обмера инструмента
- Воздушный пистолет и пистолет СОЖ
- Кондиционер шкафа управления
- Маслоотделитель
- FMS (Гибкая производственная система)
- Брызговое охлаждение
- Автотрансформатор
