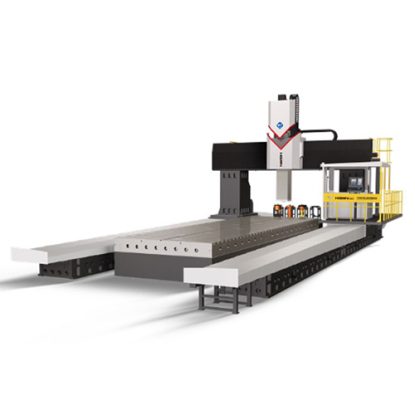

Портальный обрабатывающий центр GUE6
Главная - Каталог - Металлообработка - Фрезерное оборудование - Портальные фрезерные обрабатывающие центры -
- Описание
- Характеристики
- Доп.информация
Стандартная комплектация
- Контроллер:MITSUBISHI M80B (только для GUe)
- Контроллер:FANUC 0i (только для GUII)
- Охладитель шпинделя
- Пневматическая, гидравлическая и смазочная системы
- Система подачи СОЖ
- Внутренний конвейер стружки
- Внешний конвейер стружки и тележка
- Закрытая зона обработки
- 3-х цветная сигнальная лампа, рабочее освещение
- Стандартный набор поставки
- 6000 об.мин HISION мотор-шпиндель (только для GUe)
| Возможности обработки | |
| Ход по оси X | 1500 мм |
| Ход по оси Y | 850 мм |
| Ход по оси Z | 700 мм |
| Расстояние между колоннами | 1580 мм |
| Расст. от торца до пов. стола | 150-850 мм |
| Стол | |
| Размер стола | 1500×850 мм |
| Нагрузка на стол | 3 т |
| T слот | 18×160×5 мм |
| Подачи | |
| Скорость резания по осям (X/Y/Z) | 20/20/10 м/мин |
| Скорость быстрых подач (X/Y/Z) | 24/24/15 м/мин |
| Шпиндель | |
| Тип привода | Мотор-шпиндель |
| Частота вращения | 6000 об.мин |
| Мощность привода | 15/30 (низкая скорость) 22/30 (высокая скорость) кВт |
| Крутящий момент | 318/774 (низкая скорость) 233/318(высокая скорость) Н.м. |
| Конус | BT50 |
| Сечение ползуна | P50T- II -MAS403 (BT50-60° ) |
| Инструментальный магазин (опция) | |
| Кол-во инструментов в магазине | 24 Т |
| Тип магазина инструментов | Arm type |
| Максимальный диаметр инструмента (пустое смежное гнездо) | Φ110 мм (Φ200) |
| Максимальная длина инструмента | 300 мм |
| Максимальный вес инструмента | 20 кг |
| Прочее | |
| Суммарная электрическая мощность | 65 кВа |
| Вес станка | 13.7 т |
| Размер станка (Д×Ш×В) | 440×335×420 см |
Опциональная комплектация
- Инструментальный магазин 24TATC
- Поворотный стол с ЧПУ (4-й)
- Подача СОЖ через шпиндель (2-6 мПa)
- Оптические линейки
- Датчик зондирования детали (2D)
- Устройство обмера инструмента
- Маслоотделитель
- Кондиционер шкафа управления
- Закрытая зона обработки
- Пистолет СОЖ
- Масляный сепаратор
- Ручная фрезерная головка 90° (4х90°)
- Воздушный пистолет
- Контроллер:MITSUBISHI M80A (только для GUe)
- Контроллер:FANUC 0i(только для GUe)
- 8000 об.мин HISION мотор-шпиндель (только для GUe)
- Струйное охлаждение через форсунки шпинделя (только для GUe)
