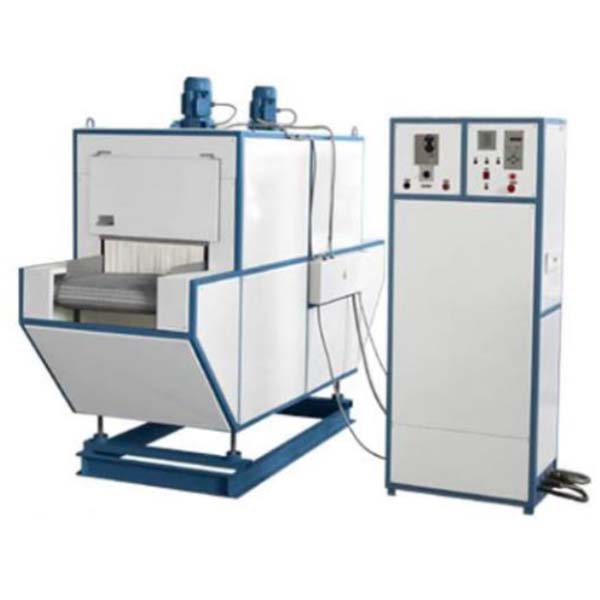

Электропечи конвейерные типа ПК, СКО

Основные элементы конструкции — транспортерное устройство и камера нагрева.

Транспортерное устройство служит для перемещения обрабатываемых изделий через камеру нагрева на сетке конвейера с помощью электромеханического привода.

Со стороны входа и выхода камера нагрева закрыта теплоизолирующими дверцами и эластичными шторками из силиконовой резины, которые имеют разрезы для беспрепятственного захода изделий в камеру и выхода их из нее. На печи ПК 10.60.5/2 подъем и опускание входной и выходной дверей производится с помощью пневмоцилиндров.

Во всех печах нагрев осуществляется группами нагревательных элементов (ТЭНы), установленных горизонтально в воздушном канале за стенками рабочей камеры.

Циркуляцию воздуха обеспечивает вентилятор, направляющий нагретый воздух из воздушного канала в камеру через воздушные окна под сеткой конвейера. Таким образом происходит постоянная циркуляция воздушного потока в рабочем пространстве печи, что позволяет устанавливать равномерную температуру по всему его объему. Для регулировки интенсивности сброса влажного и притока свежего воздуха в верхней части камеры имеются заслонки.

В печи СКО 8.40.2,5/9 нагрев производится группами нагревателей расположенных горизонтально вдоль стен камеры нагрева, на поду и на своде печи. Нагреватели изготовлены в виде спиралей из проволоки сплава суперфехраль и надеты на керамические трубки. Трубки зафиксированы на футеровке и отстоят от стенок. Выводы нагревателей выходят через стенки печи и расположены в пространстве между кожухом и декоративными панелями, где коммутируются в группы. Для поддержания необходимой температуры по длине печи камера нагрева имеет три зоны нагрева с независимым регулированием. Контроль и регулирование температуры в каждой зоне осуществляется автономно, от температурного датчика (термопары) градуировки ТХ(А), расположенного в центре каждой зоны. Это позволяет интенсифицировать нагрев в начале печи и обеспечить точную температуру на выходе из печи.

Электропечь конвейерная ПК 5.15.5/2,5 имеет одну зону нагрева.

Камеры нагрева других печей имеют несколько независимых зон нагрева, а для регистрации температурного режима на шкафу управления установлен электронный регистратор температуры.

Все конвейерные электропечи оснащены термоконтроллерами с цифровой индикацией температуры. Наличие на электропечах электронного управления температурным режимом с помощью цифрового термоконтроллера обеспечивает точное регулирование температуры по всему объему камеры. Для плавной регулировки скорости движения конвейера печи оснащены частотным преобразователем Для экстренного отключения печи имеется кнопка аварийной остановки.

Электропечи поставляются в полностью собранном и футерованном виде. Необходимое силовое и регулирующее оборудование смонтировано в шкафу управления.

Проходная конструкция электропечей позволяет легко встраивать их в различные технологические линии.
