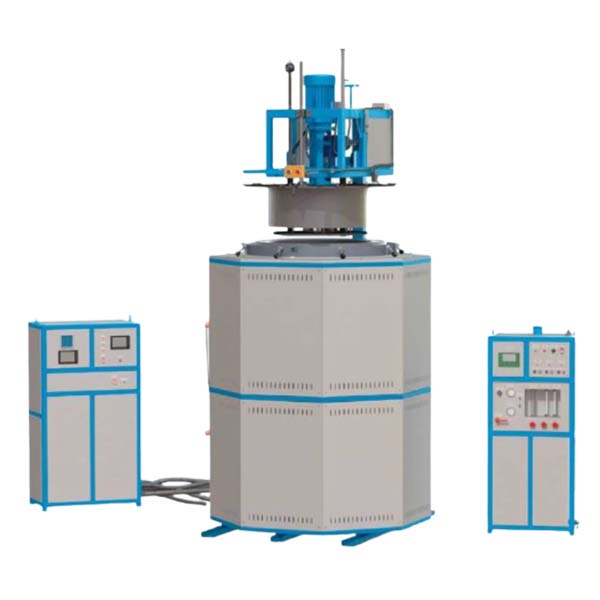

Электропечи шахтные для цементации и нитроцементации типа ПШЦ

Электропечи шахтные муфельные типа ПШЦ предназначены для проведения цементации, нитроцементации, а также могут использоваться для других видов химико-термической обработки металлов.

Камера нагрева образована огнеупорной теплоизоляцией. Внутри камеры установлен герметичный муфель.

Нагрев муфеля производится нагревателями, изготовленными в виде спиралей из проволоки сплава суперфехраль и надетыми на керамические трубки. Нагреватели расположены горизонтально вдоль стен камеры нагрева.

Крышка печи снабжена электроприводом для легкого подъёма и опускания. При открытии крышка вручную отводится в сторону поворотом вокруг опорной стойки. На крышке предусмотрены: взрывной клапан, патрубки для выхода газа на свечу, подачи карбюризатора в рабочее пространство и отверстие для установки «свидетелей».

Для автоматического регулирования подачи карбюризатора, электропечь типа ПШЦ поставляется с установкой подачи и контроля печных атмосфер типа ПКПА-Ж или ПКПА-Г, смонтированной в отдельном шкафу. Установки ПКПА предназначены для создания печных атмосфер при цементации или нитроцементации непосредственно в муфеле печи.

Использование герметичного муфеля и центробежного вентилятора для принудительной циркуляции газового потока в рабочем пространстве печи, а также применение высокоточных температурных контроллеров с цифровой индикацией позволяет устанавливать равномерную температуру с точностью ± 5°С и однородную газовую атмосферу по всему объёму печи. Герметичность перекрытия муфеля крышкой обеспечивается асбестовым уплотнением и песочным затвором.

В шахтных электропечах предусмотрено электронное управление нагревом с цифровой индикацией температуры. Для регистрации температурного режима на шкафу управления установлен регистратор температуры, предоставляющий графическую диаграмму процесса.

Все электропечи поставляются в виде комплектных и футерованных легко собираемых модулей. Необходимое силовое и регулирующее оборудование смонтировано в шкафу управления. Для удобства монтажа и транспортировки электропечи ПШЦ 8.18/9,5 и ПШЦ 8.25/9,5 конструктивно состоят из двух самостоятельных секций. Секции стыкуются на месте монтажа печи. Для правильного монтажа на секциях печей установлены специальные стыковочные ловители. Муфель цельный.

Электропечь должна устанавливаться в приямок (колодец), это делает более удобной работу при загрузке и выгрузке деталей.
