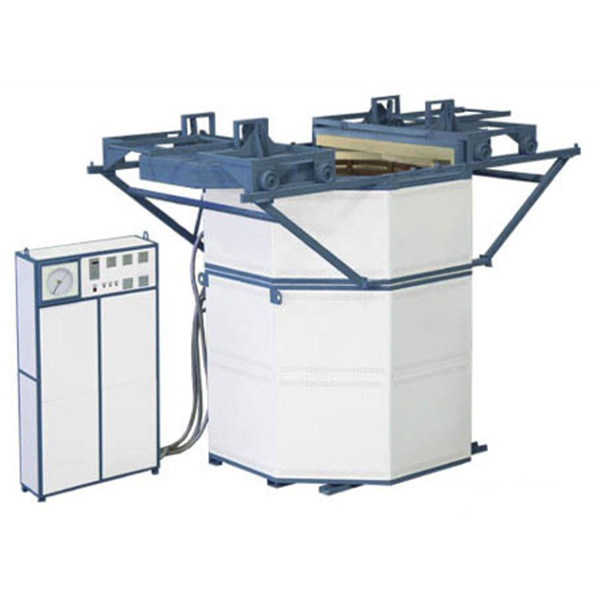

Электропечи шахтные для отпуска металлов типа ПШО

Электропечи шахтного типа с вертикальной загрузкой типа ПШО предназначены для термообработки,которая требует равномерного прогрева деталей и поддержания температуры с высокой точностью. К таким процессам относится отпуск стальных деталей. Это конечная операция термообработки, которая уменьшает внутренние напряжения и позволяет получить более равновесную структуру.

Камера нагрева шестигранной формы в виде шахты, образована огнеупорной кладкой. Нагрев рабочей камеры производится нагревателями спирального типа из проволоки сплава “суперфехраль”.

Камера нагрева электропечи закрывается крышкой, футерованной огнеупорными материалами. Внутри камеры устанавливается потокообразующий цилиндрический экран из нержавеющей стали.

На внутренней стороне крышки на специальных дистанционных шпильках крепится экран (диск) с конфузором из нержавеющей стали. В воздушном пространстве между экраном и нижним обрамлением крышки расположено колесо центробежного вентилятора. Использование вентилятора для принудительной циркуляции воздушного потока в рабочем пространстве печи и применение высокоточных температурных контроллеров с цифровой индикацией позволяет устанавливать равномерную температуру по всему объему печи с точностью ± 5°С.

Крышка печи снабжена электроприводом. После подъема крышки она вручную отводится в сторону поворотом вокруг опорной стойки.

На печах ПШО 15.20/7 и ПШО 25.25/7 крышка поднимается и сдвигается в сторону электромеханическим приводом. Управление механизмом подъема и опускания крышки с выносного кнопочного поста.

Электропечи ПШО 6.9/7, ПШО 6.12/7, ПШО 7.10/7, ПШО 10.10/7 и ПШО 10.15/7 поставляются в виде одной нагревательной секции. Остальные электропечи для удобства монтажа и транспортировки конструктивно выполнены из нескольких нагревательных секций. Секции поставляются в полностью собранном футерованном виде и соединяются на месте монтажа электропечи. Для правильного монтажа на секциях печи установлены специальные стыковочные ловители.

В электропечах типа ПШО 6.9/7, ПШО 6.12/7, ПШО 7.10/7, ПШО 10.10/7 одна зона нагрева. Все остальные печи имеют несколько независимых зон нагрева для выравнивания температуры по высоте камеры.

Для регистрации температурного режима на шкафу управления установлен электронный регистратор температуры.

Необходимое силовое и регулирующее оборудование смонтировано в шкафу управления.

Электропечи должны устанавливаться в приямок (колодец), это делает более удобной работу при загрузке и выгрузке деталей.
