Электропечи шахтные муфельные для закалки тонкостенных деталей типа СШОМ

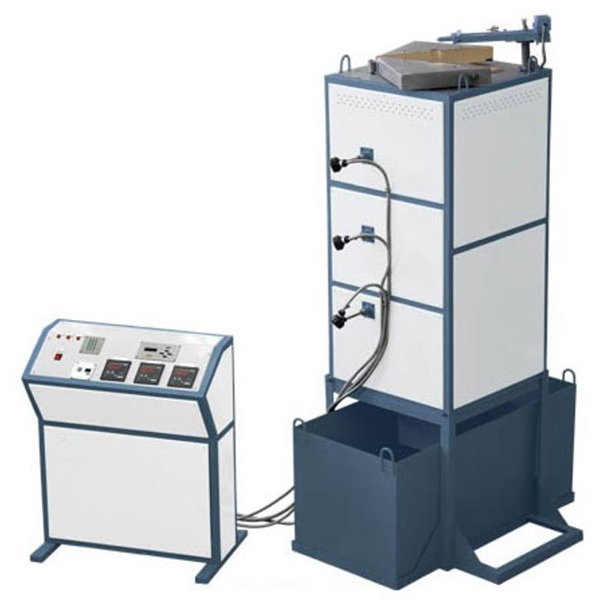

Электропечь шахтная муфельная типа СШОМ в комплекте с закалочной ванной предназначена для закалки тонкостенных деталей (сильфоны, мембраны, пружины и т.д.) из различных сплавов с температурой нагрева до 1000°С.

Печь с вертикальной загрузкой состоит из одного модуля нагрева. Футеровка выполнена из высокоэффективных теплоизоляционных материалов с низкой плотностью и теплопроводностью. Это позволяет осуществлять быстрые циклы нагрева и охлаждения камеры нагрева.

Нагрев печи производится группой спиральных нагревателей из сплава «Суперфехраль», расположенных вдоль стен камеры нагрева. В камере нагрева вертикально установлен муфель, который сверху закрывается крышкой, а снизу погружен в закалочную среду (вода).

Крышка печи состоит из двух половин, закрываемых вручную. Сверху печи устройство для подвески корзин с деталями. Сбрасываются корзины автоматически по сигналу таймера, который подается на электромагнитную защелку.

Для создания изотермического участка в средней части печи камера нагрева разделена на три тепловые зоны с независимым управлением нагрева.

Цифровая система автоматического управления позволяет:

• Выводить электропечь на заданную температуру и поддерживать ее на этом уровне.
• Автоматически сбрасывать детали в закалочную ванну по истечении заданного времени нагрева.
• Сохранять в энергонезависимой памяти последние заданные значения режимов нагрева.
• Регистрировать температурные режимы в электронном виде на регистраторе типа «Термодат».
• Контролировать работу отдельных нагревателей или их групп с помощью трехканальных индикаторов тока.

Система управления также обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций. Аварийные ситуации сигнализируются на термоконтроллере.

Система автоматического управления электропечью смонтирована в пульте управления, который устанавливается рядом и соединяется с печью кабелями.
