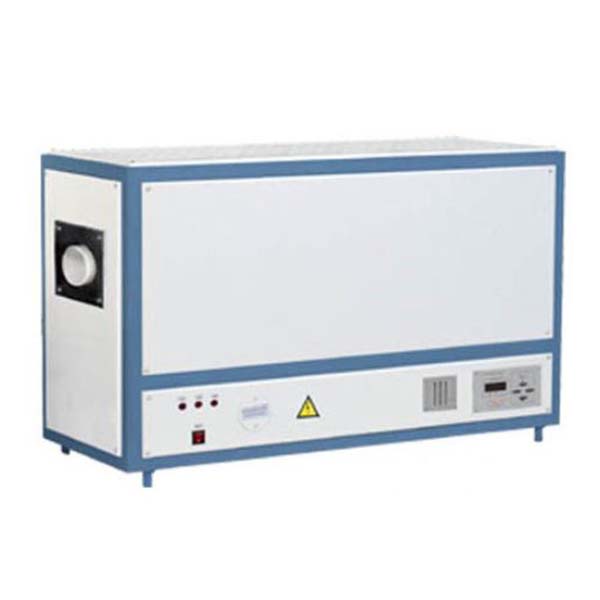

Электропечи трубчатые типа ПТ, ПТД

Электропечи трубчатые предназначены для нагрева образцов в рабочей зоне (в виде проходной трубы) до заданной температуры при проведении различных испытаний и исследований в воздушной атмосфере.

Муллитокремнеземистая труба проходит по центральной оси камеры нагрева, образованной кладкой из огнеупоров. Электропечи имеют хорошую теплоизоляцию нагревательной камеры, что позволяет снизить потери тепла и сделать печи достаточно экономичными. Отверстия рабочей трубы, выходящие наружу, при работе электропечи могут закрываться муллитокремнеземистым волокном. Закрытые отверстия рабочей трубы повышают равномерность нагрева и снижают теплопотери.

Для нагрева рабочей камеры трубчатых электропечей используются проволочные нагреватели в виде спиралей. Все нагреватели выполнены из проволоки сплава cуперфехраль.

Проволочная спираль нагревателя электропечи ПТ-0,4-28 навита снаружи керамической трубы, предназначенной для термообработки образцов.

В электропечах типа ПТ-1,2 и ПТД с максимальной температурой 1200°С нагрев производится четырьмя нагревателями, закрепленными в углах прямоугольной камеры нагрева. Отверстия на концах трубы печи ПТ-0,4-28 закрываются навесными (поднимающимися вверх) крышечками из нержавеющей стали, имеющими вертикальную прорезь. На электропечи ПТД-1,2-70 отверстие на переднем конце трубы закрывается навесной (поднимающейся вверх) крышечкой. Заднее отверстие трубы закрывается теплоизоляционной пробкой.

Для нагрева рабочей камеры электропечей ПТ-1,3-20 и ПТ-1,4-40 до температуры не более 1350°С используются стержневые карбид кремниевые (SiC) нагреватели, расположенные вертикально либо горизонтально вдоль стенок рабочей камеры.

Нагрев рабочей камеры в электропечи ПТ-1,6-40-2 с максимальной температурой нагрева до 1600°С производится хромитлантановыми (LaCrO) нагревателями, установленными вертикально вдоль стенки камеры нагрева, слева от рабочих труб. Электропечь имеет две керамические трубы (одна под другой), проходящих через зону нагрева. При работе электропечи для повышения равномерности нагрева и снижения теплопотерь отверстия в рабочих трубах должны быть закрыты теплоизоляционными пробками.

Силовое и регулирующее оборудование, как правило, смонтировано в приборном отсеке, расположенном под рабочей камерой электропечи. Элементы управления электропечи ПТД-1,2-70 смонтированы в отдельном силовом блоке, закрепленном на правой стенке печи. Такое фронтальное расположение органов управления печи позволяет устанавливать печи почти вплотную друг к другу. Силовое и регулирующее оборудование электропечи ПТ-1,4-40 смонтировано в приборном отсеке, расположенном с правой стороны печи. Электропечь ПТ-1,3-20 имеет выносной блок управления.

Электропечи оснащены термоконтроллером со специальной функцией контроля (ограничения) максимально допустимой скорости нагрева хромитлантановых нагревателей, которая не позволит ошибочно установить недопустимый режим нагрева или охлаждения.

Все электропечи имеют быстрый разогрев и равномерную температуру по длине рабочей зоны, защиту при обрыве термопары и превышении температуры. На электропечах ПТ-0,4-28 и ПТ-1,3-20 для задания и поддержания требуемых режимов нагрева используются электронные регуляторы температуры с лимбом. Термоконтроллер ПТ-1,4-40 оснащен функцией подстройки величины тока нагрева при старении карбид кремниевых нагревателей.
