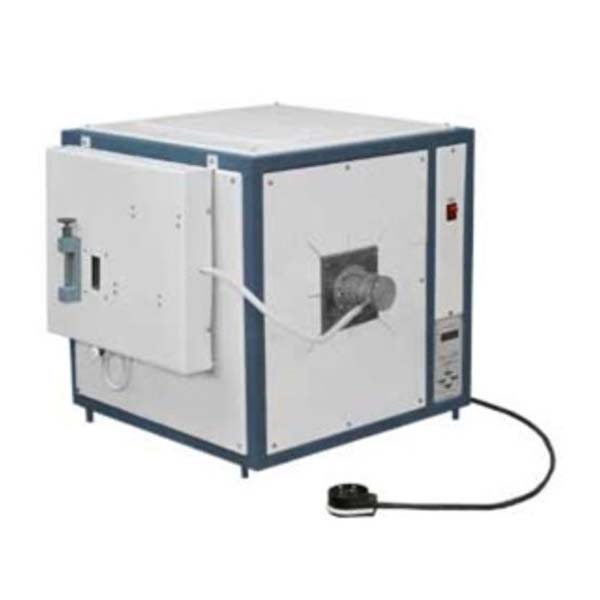

Электропечи трубчатые типа ПТК

Электропечи трубчатые типа ПТК предназначены для проведения нагрева и испытания образцов в рабочей камере в виде проходной керамической трубы в контролируемой атмосфере (инертные газы, азот, кислород).

Рабочая труба проходит по центральной оси прямоугольной камеры нагрева, которая образована огнеупорной кладкой из высококачественных теплоизоляционных материалов, обеспечивающих низкую температуру наружных стенок печи.

Нагрев рабочей камеры в электропечах типа ПТК-1,2 с максимальной температурой 1200°С производится проволочными нагревателями в виде спиралей.

Для нагрева электропечей типа ПТК-1,3 и ПТК-1,4 до температуры не более 1350°С используются стержневые карбидкремниевые (SiC) нагреватели, расположенные вертикально либо горизонтально вдоль стенок рабочей камеры.

На концах трубы герметично закреплены узлы подвода и отвода газа, совмещенные с отверстиями загрузки и выгрузки образцов. Отверстия закрываются резьбовыми заглушками с газоплотным и теплоизоляционным уплотнениями.

Электропечи типа ПТК комплектуются газорегулирующим оборудованием (ротаметр, барботер, соединительные газовые шланги), смонтированным в специальном блоке. Блок газорегулирования крепится на стенке электропечи.

Все электропечи поставляются в полностью собранном и футерованном виде с необходимым силовым и регулирующим оборудованием, которое смонтировано в приборном отсеке (либо силовом блоке).

Электропечи имеют быстрый разогрев и равномерную температуру по длине рабочей зоны, простое управление температурным режимом и защиту при обрыве термопары и превышении температуры.

Для электронного управления нагревом трубчатые печи оснащены термоконтроллерами с цифровой индикацией температуры. Электропечь ПТК-1,3-20 комплектуется регулятором температуры в виде отдельного блока, служащим для задания и поддержания требуемых режимов нагрева. Термоконтроллер электропечи ПТК-1,4-40 оснащен функцией подстройки величины тока нагрева при старении стержневых карбидкремниевых нагревателей.

Электропечи имеют хорошую теплоизоляцию нагревательной камеры, что позволяет снизить потери тепла и делает печи достаточно экономичными.
