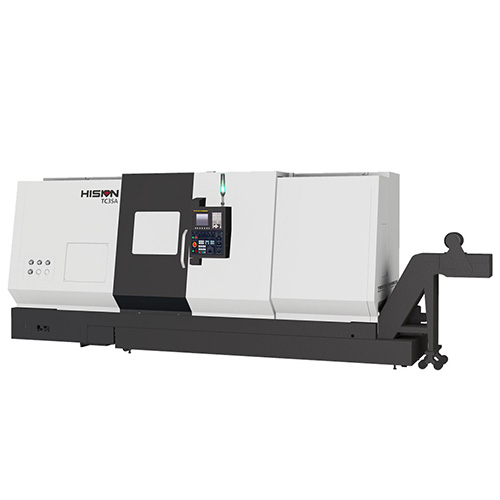

Токарный обрабатывающий центр TC35A×1500

ЗАКАЗАТЬ

Описание
Характеристики
Доп.информация

Стандартная комплектация

Контроллер: FANUC 0i-TF
Гидравлическая и смазочная система: стандарт
Система подачи СОЖ: стандарт
Закрытая зона обработки: стандарт
Количество позиций инструмента: 12
Глухой гидравлический патрон: стандарт
Инструментальные блоки: стандарт
Бабка с выдвижной пинолью: стандарт
Бабка с гидроприводом: не комплектуется
Внешний конвейер стружки (боковой): стандарт
Стандартный набор поставки: стандарт
Напольная установка: стандарт
Набор инструментов для обслуживания: стандарт Мягкие кулачки: стандарт
3-цветная сигнальная лампа: стандарт
Ножной переключатель: стандарт
Тележка под стружку: стандарт

Возможности
Наибольший диаметр устанавливаемый над станиной	Ф700 мм
Наибольший диаметр устанавливаемый над суппортом	Ф600 мм
Макс. диаметр обработки	Ф6300 мм
Макс. длина обработки	1500 мм
Размер патрона	12 дюймов
Диаметр расточной штанги	Ф88 мм (Опц. Φ113)
Ход/скорость
X/Z ход	345/1560 мм
X/Z скорость перемещения	16/20 м/мин
Шпиндель
Тип привода	Ременной привод (Опц. Редуктор)
Макс. скорость вращения	2500 об/мин
Мощность мотора	15/18.5 кВт
Макс. момент шпинделя	485/600 Нм
Тип фланца шпинделя	А2-11
Диаметр переднего подшипника шпинделя	Ф150
Револьверная голова
Тип револьверной головы	Гидравлический
Количество позиций инструмента	12
Размер сечения резцов	32×32 мм
Диаметр осевого инструмента	Ф50 мм
Время смены инструмента ( включая зажим)	0.65 сек
Бабка
Тип бабки	Гидравлический
Ход бабки	1200 мм
Диаметр пиноли задней бабки	Ф130 мм
Ход пиноли	120 мм
Тип пиноли	Dead MT NO.5
Сервомотор
Мощность сервомотора X/Z	3.0/3.0 кВт
Момент сервомотора X/Z	20/20 Нм
Потребляемая мощность
Мощность	45 кВа
Емкость бака СОЖ
Емкость	250 Л
Контроллер
Контроллер	FANUC 0I-TF
Габариты станка
Длина	5800 мм
Ширина	2200 мм
Высота	2200 мм
Вес	10.5 Т

Опциональная конфигурация

Полый гидравлический патрон
Каленые кулачки
Программируемая задняя бабка
Револьверная головка с приводным инструментом
Кондиционер электрошкафа
Гидравлический люнет
Водяной пистолет СОЖ
Воздушный пистолет
Автоматическая дверь
Окно для управления авт. операциями: не используется
Устройство обмера инструмента
Автоматическая подача заготовки: не используется
Обдув патрона
Подача СОЖ через инструмент (1-7 Мпа}
Масляный сепаратор
Маслоотделитель
Трансформатор
Внешний конвейер стружки (задний): не используется
