Вертикально-фрезерный обрабатывающий центр Р CFV1100
Главная - Каталог - Металлообработка - Фрезерное оборудование - Вертикальные фрезерные обрабатывающие центры -
Модель

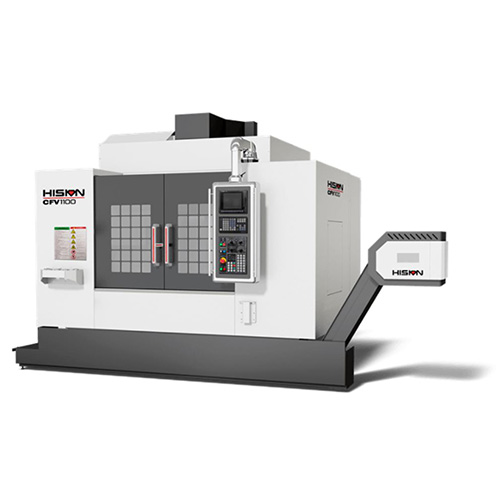

Вертикально-фрезерный обрабатывающий центр Р CFV1100
Вертикально-фрезерные обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки.
- Описание
- Характеристики
- Доп.информация
Вертикально-фрезерные обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки. Оборудование успешно применяется для изготовления деталей общего назначения или пресс-форм.
Стандартная комплектация
- Контроллер: Mitsubishi M80A
- 12000 об/мин мотор-шпиндель
- Система охлаждения (СОЖ)
- Ограждения от разбрызгивания СОЖ
- Внутренний смыв стружки
- Внутренний шнековый конвейер стружки:опциональный
- 3-х цветная сигнальная лампа
- Пистолет СОЖ
- Внешний скребковый конвейер стружки и тележка
- Задний внешний скребковый конвейер стружки и бак: опциональный
- 24T серво ATC-тип манипулятор
- Пневматическая дверка АТС
- Гидравлическая и смазочная система
- Масляный охладитель шпинделя
| Возможности обработки | |
| Ход по оси X | 1100 мм |
| Ход по оси Y | 540 мм |
| Ход по оси Z | 520 мм |
| Расстояние от торца до поворота стола | 150-670 мм |
| Стол | |
| Размер стола | 1300×550 мм |
| Нагрузка на стол | 1200 кг |
| Т слот | 5x18x100 мм |
| Скорость подач | |
| Быстрые перемещения X/Y/Z ось | 36 м/мин |
| Максимальные рабочие подачи | 20 м/мин |
| Тип направляющих | Качения |
| Шпиндель | |
| Скорость вращения | 12000 об/мин |
| Мощность привода | 7.5/11 кВт |
| Крутящий момент | 71.6/105 Нм |
| Конус | ISO 7:24 NO.40 (BT40) |
| Штревель | MAS-P40T-1 (45°) |
| Инструментальный магазин | |
| Емкость магазина | 24 Т |
| Тип магазина инструментов | Манипулятор |
| Максимальный диаметр инструмента (смежное гнездо) | Φ80/Φ125 мм |
| Максимальная длина инструмента | 300 мм |
| Максимальный вес инструмента | 7 кг |
| Скорость замены инструмента | 1.5 сек |
| Прочее | |
| Потребляемая мощность | 35 кВа |
| Вес станка (без конвейера) | 8 Т |
| Габариты станка | 290x289x268 см |
Опциональная комплектация
- Контроллер: FANUC 0i
- Кондиционер электрошкафа
- Автоматическая дверь
- ЧПУ поворотный стол (4-ая ось)
- BLUM зондирование инструмента
- BLUM зондирование детали
- Обнаружение инструмента в магазине
- Воздушный пистолет
- Охлаждение через шпиндель
- Шпиндельное кольцо форсунок подачи СОЖ
- Брызговое охлаждение СОЖ
- Уловитель масляного тумана
- Маслоотделитель
- Внутренний шнековый конвейер стружки (фронтальный)
- Система смыва стружки (фронтальная)
