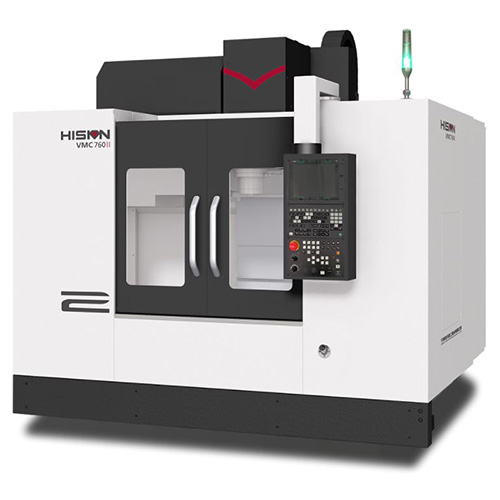

Вертикально-фрезерный обрабатывающий центр VMC760II
Главная - Каталог - Металлообработка - Фрезерное оборудование - Вертикальные фрезерные обрабатывающие центры -
Модель
Вертикально-фрезерный обрабатывающий центр VMC760II
Вертикальный обрабатывающий центр серии VMCII может быть использован в сфере изготовления автокомпонентов, производстве пресс форм и т.п.
- Описание
- Характеристики
- Доп.информация
Вертикальный обрабатывающий центр серии VMCII был спроектирован на базе существующих решений Haitian Precision и с использованием наших новейших технологий и мирового опыта в области металлообработки. Он может быть использован в сфере изготовления автокомпонентов, производстве пресс форм и т.п.
Стандартная комплектация
- Контроллер: Mitsubishi M80B
- 8000 об/мин ременной привод
- 24 ATC
- Пневматическая и смазочная системы
- Система подачи СОЖ
- Внутренний шнековый конвейер
- Закрытая зона обработки с верхним перекрытием
- Воздушный пистолет
- Стандартный набор поставки
- 3-х цветная сигнальня лампа, освещение
| Возможности обработки | |
| Ход по оси X | 760 мм |
| Ход по оси Y | 400 мм |
| Ход по оси Z | 500 мм |
| Расстояние от торца до поворота стола | 150-650 мм |
| Стол | |
| Размер стола | 900×400 мм |
| Нагрузка на стол | 0.3 т |
| Т слот | 18x125x3 мм |
| Подачи | |
| Скорость быстрых перемещений по (X/Y/Z) | 36/36/36 м/мин |
| Скорость резания по осям (X/Y/Z) | 15/15/15 м/мин |
| Шпиндель | |
| Скорость вращения | 8000 об/мин |
| Мощность привода | 5.5/7.5 кВт |
| Крутящий момент | 52.5/71.6 Н. м. |
| Конус | ВТ40 |
| Штревель | P40T-I-MAS403 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине | 24 Т |
| Тип магазина инструментов | Arm type |
| Максимальный диаметр инструмента (смежное гнездо) | Ф78 (Ф150) мм |
| Максимальная длина инструмента | 300 мм |
| Максимальный вес инструмента | 7 кг |
| Скорость замены инструмента | 2.5 сек |
| Прочее | |
| Суммарная электрическая мощность | 25 кВа |
| Вес станка | 5.5 т |
| Габариты станка | 230x325x255 |
Опциональная комплектация
- Контроллер: FANUC 0i
- Контроллер: MITSUBISHI M80A
- Кондиционер шкафа управления
- Охладитель шпинделя
- Автоматическая дверь
- Защитная дверь АТС
- Поворотный стол с ЧПУ (4й)
- Датчик зондирования детали (2D)
- Устройство обмера инструмента
- Пистолет СОЖ
- Охлаждение через шпиндель (2-бМпа)
- Струйное охлаждение шпинделя
- Маслоотделитель
- Масляный сепаратор
- Внешний конвейер сбора стружки и тележка
- Внешний гребной конвейер сбора стружки и тележка
- 10000 об.мин ременной привод
- 12000 об.мин. прямой привод
